天津精通仪表气动薄膜降噪音笼式调节阀(GTQ系列)

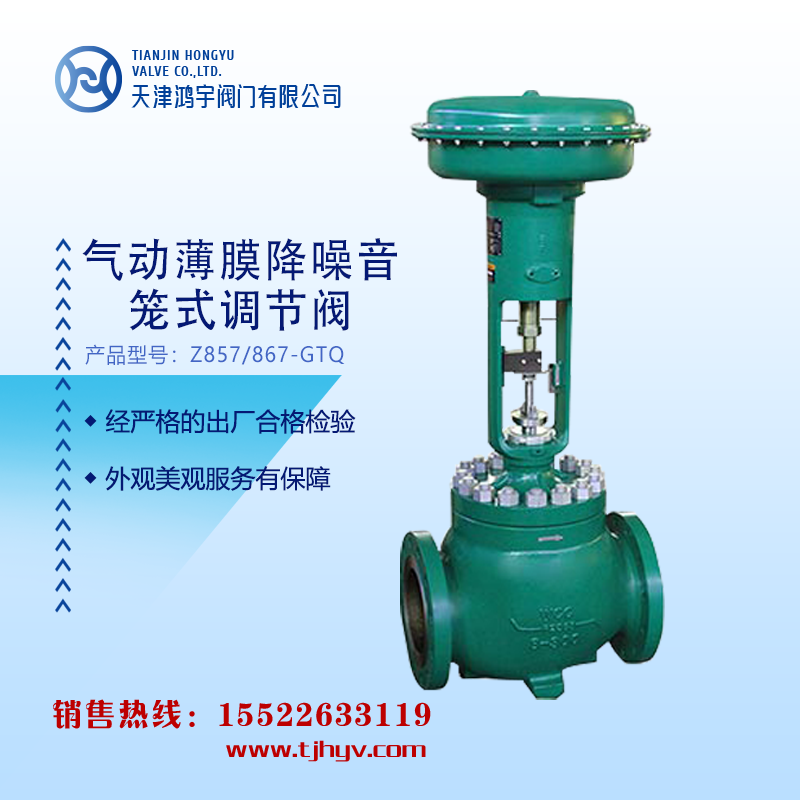

天津精通仪表GTQ型降噪音笼式调节阀

特点及用途

GTQ型降噪音笼式调节阀是G系列调节阀的高端设计产品，具有以下特点:

1、可靠的噪音控制——GTQ型降噪音笼式阀主要用于高压差气体或者蒸气介质的场合中，用来降低介质在高速流动中产生的巨大噪音。阀笼的降噪音结构可以大大降低流体的机械能，降低流体的压差。GTQ型降噪音笼式阀可以有效减少噪音15-20分贝(dBA）左右。

2、较大的流通能力——GTQ型降噪音笼式阀不但能够有效降低噪音，而且还能够满足比较大的流通能力要求。

3、更长的使用寿命——GTQ型降噪音笼式阀的金属阀内件是经过硬化处理过的，它能够延长阀门的使用寿命。

4、容易维修——GTQ型降噪音笼式阀可以快速地更换阀内件。当检查或者拆除阀内零部件时，阀体仍可留在管线上以进。

气体噪音主要是气体或蒸气流过节流截面时产生的。气体和蒸气都为可压缩气体，在流经调节阀的最小节流截面处时，可能达到或超过声音速度，这样就形成冲击波、喷射流、旋涡流等凌乱的介质。这种介质在节流孔的下游转换成热能，同时产生气体动力噪音，沿着下游管道传送到各处，对阀门和管道系统及周围环境具有一定的破坏作用。

GTQ型降噪音笼式阀是采用了多通孔型阀笼或者多窄槽型阀笼作为主要降噪音装置的。这种结构在不影响阀门流通能力的基础上，可以有效减少流体紊流，大大降低了流体的机械能，降低了流体的压差，具有明显的降噪音效果。

技术参数

公称通径：DN25 ( 1")~DN200 (8")

压力等级：GTQ型:150、300、600磅级

介质温度：-18℃～+204℃

流量特性：近似直线

固有可调比：50:1

泄漏等级:Ⅳ级（符合IEC 60534-4:1999标准等级）

连接形式：法兰连接：符合ANSI B16.5-1988

法兰距：符合IEC60534-3-1:2000

介质流向：底进上出

主要零件:

阀体和阀盖材质: WCB、CF8、CF8M、CF3M

天津精通仪表GTQ型降噪音笼式调节阀

Z857-34/40/45/46/50/60/70-GTQS-150/300/600RF DN25 DN40 DN50 DN65 DN80 DN100 DN150 DN200

Z857-34-GTQ-150/300/600RF DN25 DN40

Z857-40-GTQ-150/300/600RF DN50

Z857-45-GTQ-150/300/600RF DN50 DN65 DN80 DN100

Z857-60-GTQ-150/300/600RF DN150

Z857-70-GTQ-150/300/600RF DN150 DN200

Z867-34-GTQ-150/300/600RF DN25 DN40

Z867-40-GTQ-150/300/600RF DN50

Z867-45-GTQ-150/300/600RF DN50 DN65 DN80 DN100

Z867-60-GTQ-150/300/600RF DN150

Z867-70-GTQ-150/300/600RF DN150 DN200

ZJHGTQ-150RF K/B DN25 DN40 DN50 DN65 DN80 DN100 DN150 DN200

ZJHGTQS-150RF K/B DN25 DN40 DN50 DN65 DN80 DN100 DN150 DN200

ZJHGTQ-300RF K/B DN25 DN40 DN50 DN65 DN80 DN100 DN150 DN200

ZJHGTQS-300RF K/B DN25 DN40 DN50 DN65 DN80 DN100 DN150 DN200

ZJHGTQ-600RF K/B DN25 DN40 DN50 DN65 DN80 DN100 DN150 DN200

ZJHGTQS-600RF K/B DN25 DN40 DN50 DN65 DN80 DN100 DN150 DN200
