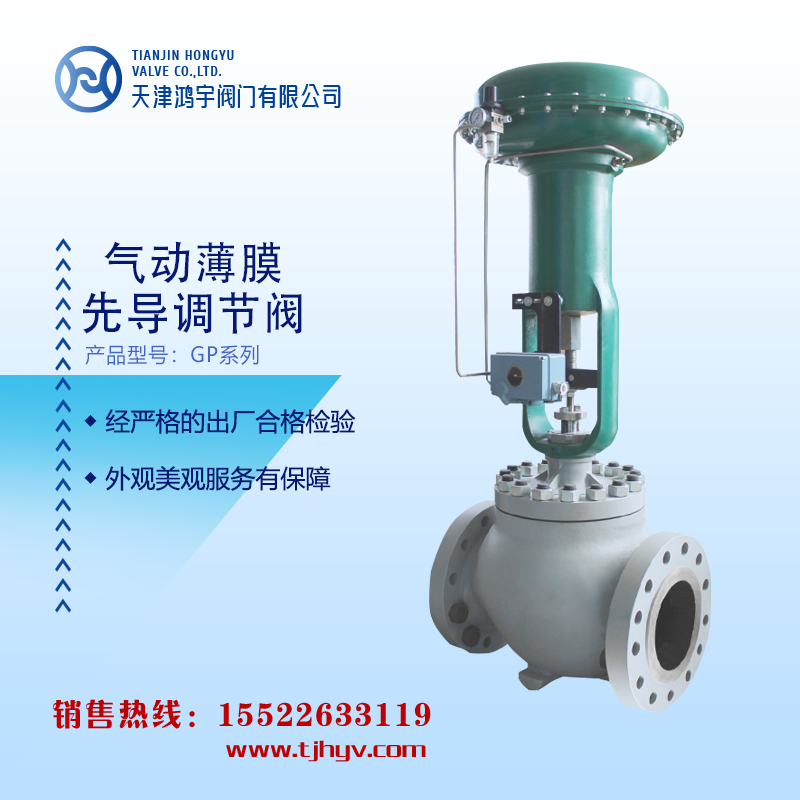

天津精通仪表气动薄膜先导调节阀（GP系列)

特点及用途

GP型调节阀是G系列调节阀主要成员之一，具有以下特点:

1、良好的关闭性能——由主阀芯、先导阀芯和阀座环组成的截流元件，可以保证整机具有良好的关闭性能。

2、宽广的温度使用范围——从-101℃~+538℃都能够稳定应用。

3、堆焊处理的阀内件——堆焊处理过的主阀芯、先导阀芯和阀座环，可以使阀内件更耐冲刷，尤其适用于大压差工况。

4、控制平稳——坚固的阀笼导向机构使阀芯部件在它的全行程中的所有点都运动平稳，减少了震动，降低了机械噪音。

5、更优越的填料系统——填料系统采用聚四氟乙烯V型环、柔性石墨或双重填料配合动态加载，以减少填料的维护。

GP型先导阀，既可以被用作开关阀使用，又可以被用作流量控制阀使用，适用于各种无固体颗粒和非粘性的液体或气体介质，具有精确的调节流量特性，宽广的温度使用范围和较高的介质允许压差。

GP型先导阀采用先导阀芯、主阀芯和阀座环作为主要截流元件。在阀门关闭时，主阀芯首先在执行机构作用下关闭于阀座环上，然后先导阀芯在执行机构作用力下关闭于主阀芯上，使主阀芯与阀座环之间的密封面彻底关闭。此时，介质压力也转变为关闭力作用于主阀芯的密封面上。所以阀门前后压差越大，阀的泄漏量越小。与之相对，在阀门打开时，由于先导阀芯的密封面远小于主阀芯的密封面，执行机构只需很小的输出力即可将先导阀芯打开。当先导阀芯打开时，主阀芯上的平衡孔使得作用在主阀芯上面的介质压力迅速降低，直至压力平衡，所以在阀门前后压差增大的时候，阀门也可以正常开启。

GP型先导阀由于其自身结构上的优势，可以广泛应用于介质压差高、泄漏量低的工况场合。

技术参数

公称通径:DN100 ( 4")～DN300 ( 12")

压力等级: 150、300、600磅级

介质温度:-101℃~+538℃

流量特性:等百分比、直线、快开固有可调比:50:1

泄漏等级：符合IEC 60534-4:1999标准等级V级

连接形式:法兰连接:符合ANSI B16.5-1988

法兰距：符合IEC60534-3-1:200

DN250、DN300符合GB/T 12221-2005

主要零件:阀体和阀盖材质:WCB、CF8、CF8M

天津精通仪表气动薄膜先导调节阀（GP系列)

Z857-45-GPS-150/300/600RF-ⅠⅡ DN100 DN150 DN200 DN250 DN300

Z857-46-GPS-150/300/600RF-ⅠⅡ DN100 DN150 DN200 DN250 DN300

Z857-50-GPS-150/300/600RF-ⅠⅡ DN100 DN150 DN200 DN250 DN300

Z857-60-GPS-150/300/600RF-ⅠⅡ DN100 DN150 DN200 DN250 DN300

Z857-70-GPS-150/300/600RF-ⅠⅡ DN100 DN150 DN200 DN250 DN300

Z867-45-GPS-150/300/600RF-ⅠⅡ DN100 DN150 DN200 DN250 DN300

Z867-46-GPS-150/300/600RF-ⅠⅡ DN100 DN150 DN200 DN250 DN300

Z867-50-GPS-150/300/600RF-ⅠⅡ DN100 DN150 DN200 DN250 DN300

Z867-60-GPS-150/300/600RF-ⅠⅡ DN100 DN150 DN200 DN250 DN300

Z867-70-GPS-150/300/600RF-ⅠⅡ DN100 DN150 DN200 DN250 DN300

ZJHGP-150/300/600RF-K/B-ⅠⅡ DN100 DN150 DN200 DN250 DN300

ZJHGPS-150/300/600RF-K/B-ⅠⅡ DN100 DN150 DN200 DN250 DN300
