气动高真空蝶阀产品特点、技术参数
气动高真空蝶阀是通过电磁换向阀改变气路方向，控制执行气缸驱动蝶阀作启闭运动。用于接通或切断真空管路中的气流。适用介质为纯净空气和非腐蚀性气体。可选配反馈信号装置及电气阀门定位器。广泛地应用到冶金、电力、石油、化工、空气、煤气、可燃气体以及给排水等腐蚀性介质的管道上。
气动高真空蝶阀产品特点：
1、开启力矩小，灵活方便，省力节能。
2、耐高压、耐腐蚀、耐磨损、使用寿命长等。
3、密封性好，能实现完全密封。在真空系统中也已广泛使用。
4、操作方便，开闭迅速，从全开到全关只要旋转90°，便于远距离的控制。
5、在全开或全闭时，球体和阀座的密封面与介质隔离，介质通过时，不会引起阀门密封面的侵蚀。
6、适用范围广，通径从小到几毫米，大到几米，从高真空至高压力都可应用。
7、由于球阀在启闭过程中有擦拭性，所以可用于带悬浮固体颗粒的介质中。
气动高真空蝶阀技术参数：
使用工况 | 气控高真空管路中 |
流通通径 | DN40-DN2000 |
动力源 | 气源 |
连接方式 | 对夹式、法兰式 |
执行标准 | JB919 |
功能选项 | 调节性、开关型 |
气源压力 | 0.4Mpa-0.6Mpa |

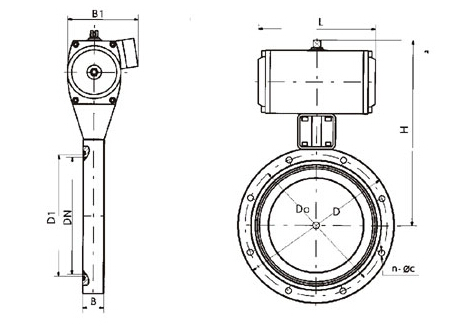

气动高真空蝶阀外形及连接尺寸(mm)
DN D Do D1 B H B1 L n-φc 40 85 70 44 22 162 90 104 4-φ7 50 110 90 55 22 175 90 104 4-φ7 65 125 105 70 26 198 102 140 4-φ9 80 145 125 85 30 208 102 140 4-φ9 100 170 145 105 30 220 102 140 4-φ12 150 220 195 156 35 272 115 164 8-φ12 200 275 250 208 40 330 205 190 8-φ12 250 330 300 258 45 335 205 190 8-φ14 300 380 350 308 55 426 152 247 8-φ14 400 500 465 410 60 520 180 308 8-φ18 500 600 565 510 80 643 220 378 12-φ18 600 710 670 610 100 760 270 524 12-φ21 800 920 815 815 130 962 320 648 20-φ21
