气动调节蝶阀的安装与维护

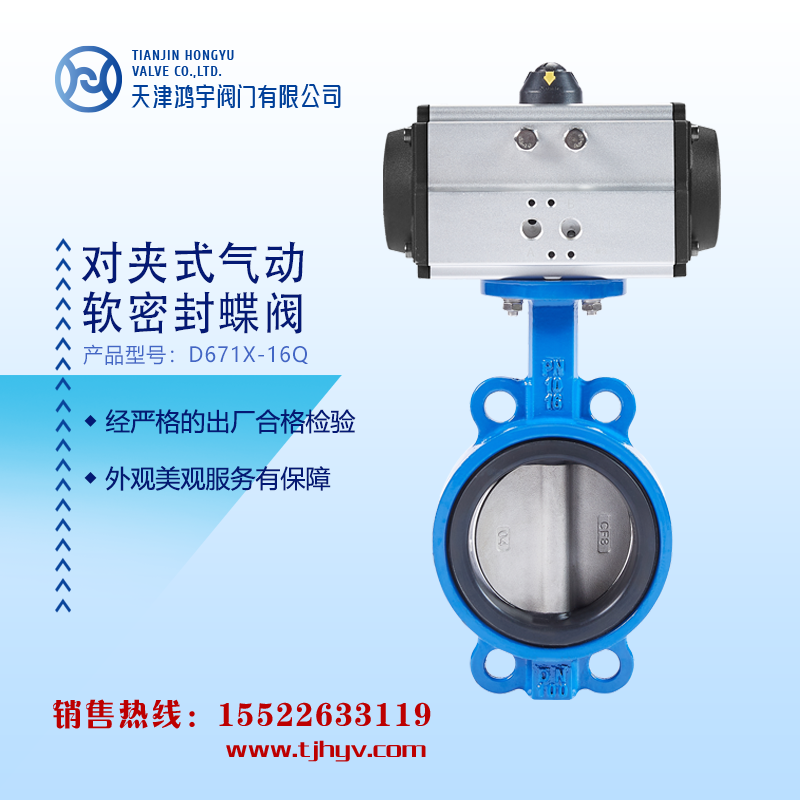

对夹式气动调节阀、对夹式气动调节蝶阀：D671X-16Q

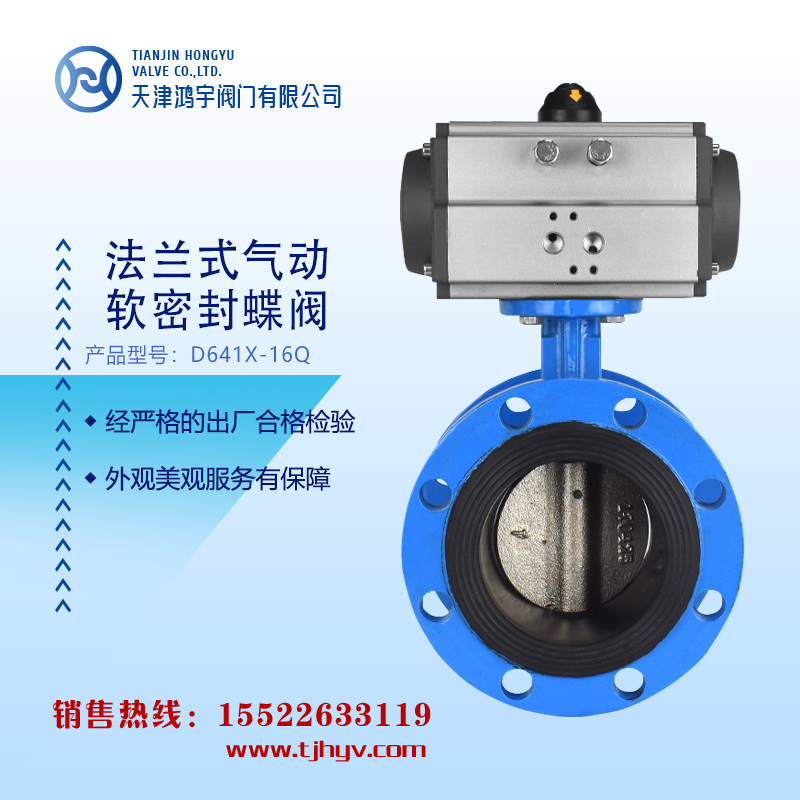

法兰式气动调节阀、对夹式气动调节蝶阀：D641X-16Q

    气动调节蝶阀是由气动执行器和蝶阀组成，气动执行器是执行单元，通过压缩空气作为动力源驱动阀门的开启和关闭，蝶阀是调节单元，通过改变蝶板的角度来调节介质的流量和压力。

    当压缩空气进入气动执行器时，执行器内的活塞会被推动，从而带动阀杆和蝶板的运动，实现阀门的开启和关闭。同时，气动执行器还可以通过调节气压的大小来控制阀门的开度，从而实现对介质流量和压力的调节。

    在气动调节蝶阀中，蝶板的角度可以通过气动执行器上的调节旋钮来控制，从而实现对介质流量和压力的精确调节。同阀门定位器或电磁阀配套使用可实现比例调节或开关控制，适用于气体、固体颗粒和液体等介质。可广泛应用于造纸、石化、化工、冶金、电力、环保石油、轻工、楼宇自动化等工业部门的自动化控制系统中。

    气动调节蝶阀的安装与维护：

    1、安装蝶阀时，应注意阀体上的流向标志，以免流通方向错误，影响使用。

    2、蝶阀使用前应确认阀全开的前提下对管道进行冲破洗，以免有焊渣等杂物刮伤密封面。

    3、蝶阀一般都设置旁通管路，在检修或更换蝶阀时，可使用旁通管路使用流程照常进行。

    4、气动蝶阀可在水平180°范围内竖卧安装，切勿将气动执行器朝下倒装。

    5、定位器或电磁阀调试详见说明书。

    6、气动执行器曲臂为方头结构，用为手动装置使用，故障时卸掉气源管直接用手动扳手即可实现手动操作。

    7、使用过程中如发现填料函渗漏，紧固一下压盖螺栓即可解决。
