闸阀阀门说明书

闸阀

1.范围

本说明书包括了公称通径DN15mm~600mm(1/2"~24")、公称压力

PN1.6MPa~16MPa(ANSI CLASS150~900)螺纹端、法兰端、对焊端和承插焊端连接的手动、电动操作的闸阀。

2.用途

2.1本闸阀适用于管线流体的截断和开启。

2.2根据介质选用阀门的材质。

2.2.1碳钢阀门适用于水、蒸汽、油品等介质。

2.2.2不锈钢阀门适用于腐蚀性介质。

2.3适用温度:

2.3.1普通碳钢阀门适用温度为-29℃~+425℃

2.3.2合金钢阀门适用温度≤550℃

2.3.3不锈钢阀门适用温度为-196℃~+200℃

3.结构

3.1闸阀基本结构见图1

3.2易损件垫片，填料采用聚四氟乙烯或柔性石墨，密封可靠。

4.操作

手动阀门用手转动手轮，电动阀门由阀门电动装置驱动，使阀杆上升、下降，从而带动闸板上、下运动，开启、关闭阀门。顺时针方向旋转，闸板下降，阀门关闭。逆时针方向旋转，闸板上升，阀门开启。

5.保管、保养、安装和使用

5.1阀门应存放在干燥，通风的室内，阀门通道两端应堵塞。

5.2长期存放的阀门应定期检查，清除污物。应特别注意密封面的清洁，防密封面的损坏。

5.3安装前应仔细核对阀门标志是否与使用要求相符。

5.4安装前应检查阀门内腔和密封面，如有污垢，应使用清洁布擦拭干净。

5.5安装前检查填料是否压紧，应确保填料的密封性，同时不应妨碍阀杆的转动。

5.6安装后系统或管路试压时，阀门应处于全开位置。

5.7使用中，应将闸板全开或关闭，不应将闸板部分开启做调节流量用。

5.8使用时，应经常给阀杆梯形螺纹注入润滑剂。

5.9手动阀门，在开启或关闭操作时，应使用手轮开、关，不得借助辅助杠杆或其它工具。

5.10阀门使用后应定期检查，检查密封面、阀杆等有无磨损以及垫片、填料。若损坏失效，应及时修理或更换。

5.11电动、气动阀门的传动装置，其保管、保养、安装和使用，请见“阀门电动装置使用说明书”。

6.可能发生的故障、原因及消除方法见表1

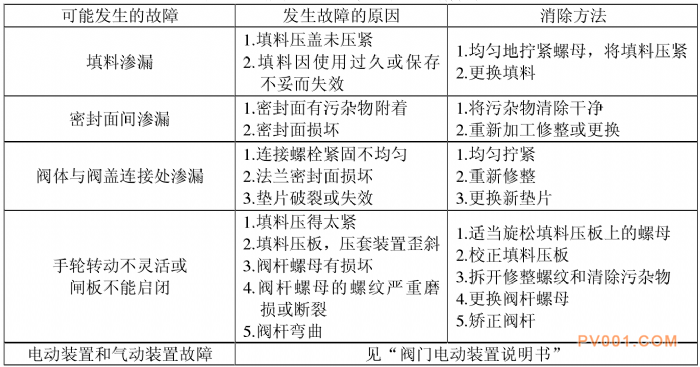

表1 可能发生的故障、原因及消除方法

7.保修

制造厂对阀门投入使用一年内负责保修，但不超过发货期18个月。在保修期内，因产品质量原因均可免费修理或更换零件。

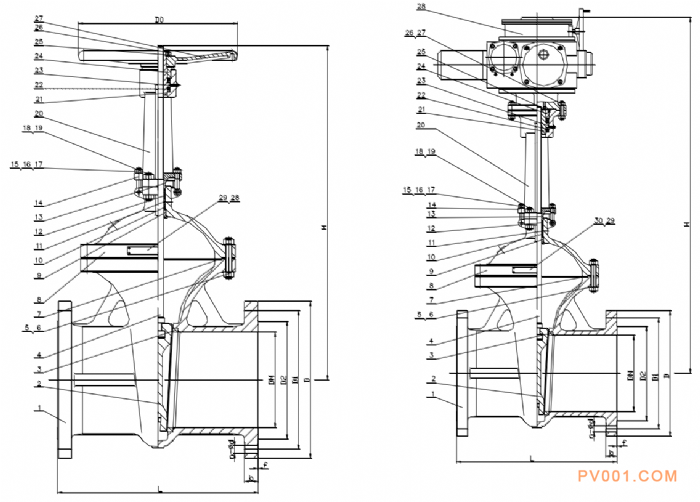

图1 手动、电动法兰连接闸阀
